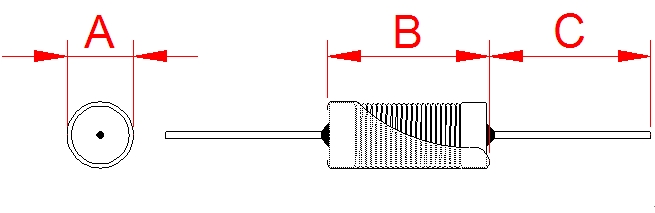

一.   DRWW電感尺寸外觀圖（單位??/span>mm??/span>

品名	A (M-PAX)	B (M-PAX)	C (REF)	腳徑 (±0.05)
CF/DRWW-1.8*2	2.3	2.5	28	0.5
CF/ DRWW-2.3*4	2.8	4.5	28	0.5
CF/ DRWW-3*6	3.5	6.5	28	0.5
CF/ DRWW-3*8	3.5	8.5	28	0.5
CF/ DRWW-3*10	3.5	10.5	28	0.5
CF/ DRWW-3.5*6	4.0	6.5	28	0.5
CF/ DRWW-4*5.5	4.5	6.0	28	0.5
CF/ DRWW-4*8	4.5	8.5	28	0.5
CF/ DRWW-4*10	4.5	10.5	28	0.5
CF/ DRWW-4.2*6	4.7	6.5	28	0.5
CF/ DRWW-4.5*6.5	5.0	7.0	28	0.5
CF/ DRWW-5*8	5.5	8.5	28	0.5
CF/ DRWW-5*11	5.5	11.5	28	0.5
CF/ DRWW-5*12	5.5	12.5	28	0.5
CF/ DRWW-5*13	5.5	13.5	28	0.5
CF/ DRWW-6*8.3	6.5	8.8	28	0.5
CF/ DRWW-6*12	6.5	12.5	28	0.5
CF/ DRWW-6.3*14	6.8	14.5	28	0.5
CF/ DRWW-7*16.5	7.5	17.0	28	0.5
CF/ DRWW-8*10	8.5	10.5	28	0.5
CF/ DRWW-8*15	8.5	15.5	28	0.5
CF/ DRWW-9*12	9.5	12.5	28	0.5
CF/ DRWW-9.5*19	10.0	19.5	28	0.5
CF/ DRWW-10*16	10.5	16.5	28	0.5
CF/ DRWW-10*20	10.5	20.5	28	0.5

*: 以上為公司常用樣式，其它款式暫未列入其中，歡迎咨詢??/span>本公司可按客戶要求定制各種規??/span>DRWW電感??/span>

??/span>. DRWW電感性能

1.工作頻率??/span>40kHz-5M-PHz

2.工作溫度??span lang="EN-US">-40??span lang="EN-US"> to +125??span lang="EN-US">

3.儲存溫度??span lang="EN-US">-25??span lang="EN-US"> to +85??span lang="EN-US">

4.儲存濕度??span lang="EN-US">30 to 95%

??/span>. DRWW電感的特??/span>

DRWW電感具有尺寸小，繞制方便、安裝簡單、價格便宜，可靠性高的特點??/span>

??/span>. DRWW電感??/span>應用

DRWW電感常應用于扼流圈、濾波電感、儲能電感??/span>EMI差模電感、升壓電感、振蕩電感??/span>RF射頻等??/span>

??/span>. DRWW電感價格

    DRWW電感的價格區間一般在0.10-1.8元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等??/span>

編號??/span>??/span>

CF/DRWW    0306 -  103  K  - P/U

  (1)         (2)           (3)       (4)  (5)

(1).  編號(CF):工字型電感（Peaking  coils)      ( /DRWW )

(2).  尺寸??/span>Size):鐵芯尺寸,鐵芯直徑=3mm,  高度=6mm??/span>core  size:  A=3mm,  B=6mm)(  0306 )

(3).  標稱電感值班(Inductance)  : "103"??/span>??/span>  1mH??/span>Example:  "103"for  1mH) ( 103 )

(4).  電感公差??/span>Tolerance)  :"M:±20%,  "K":±10%  , "J":±5% ( K  )

(5).  電感外包絕緣套管??/span>??/span> PVC  ??/span> UL??/span>  PVC  Sleeve  or  UL  tube  )

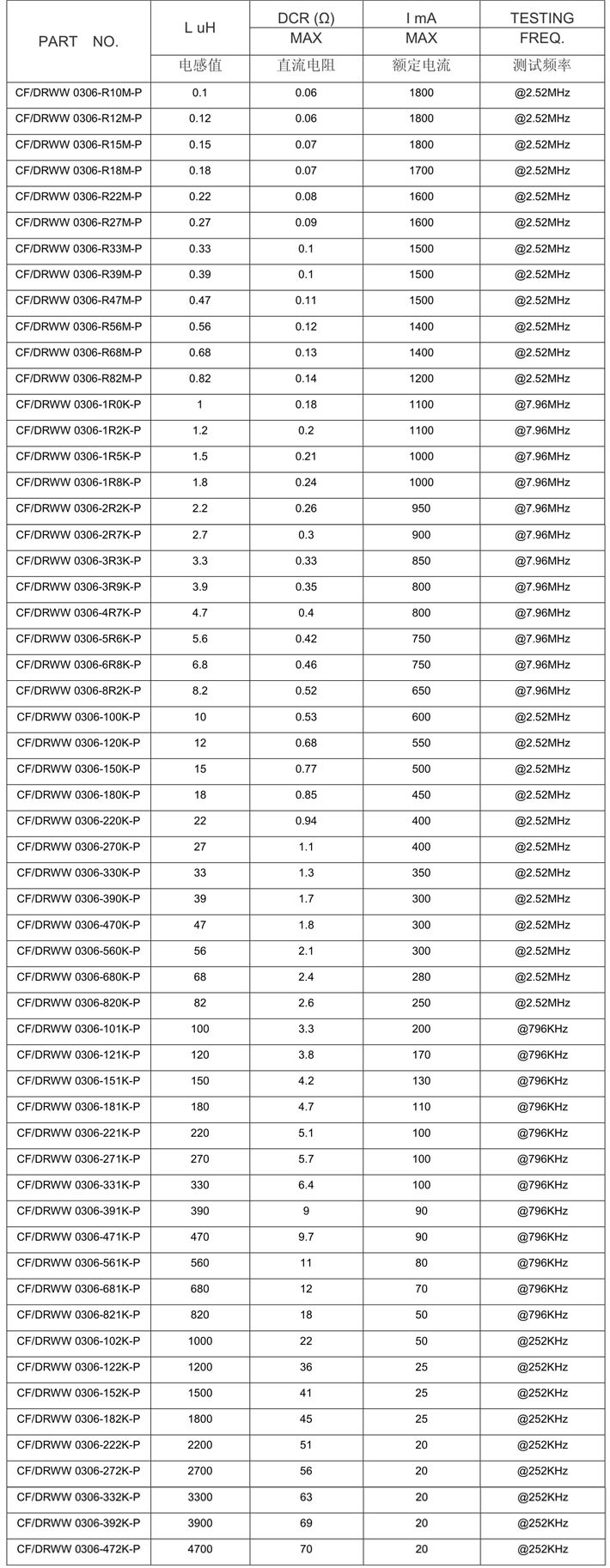

CF/DRWW 0306系列
